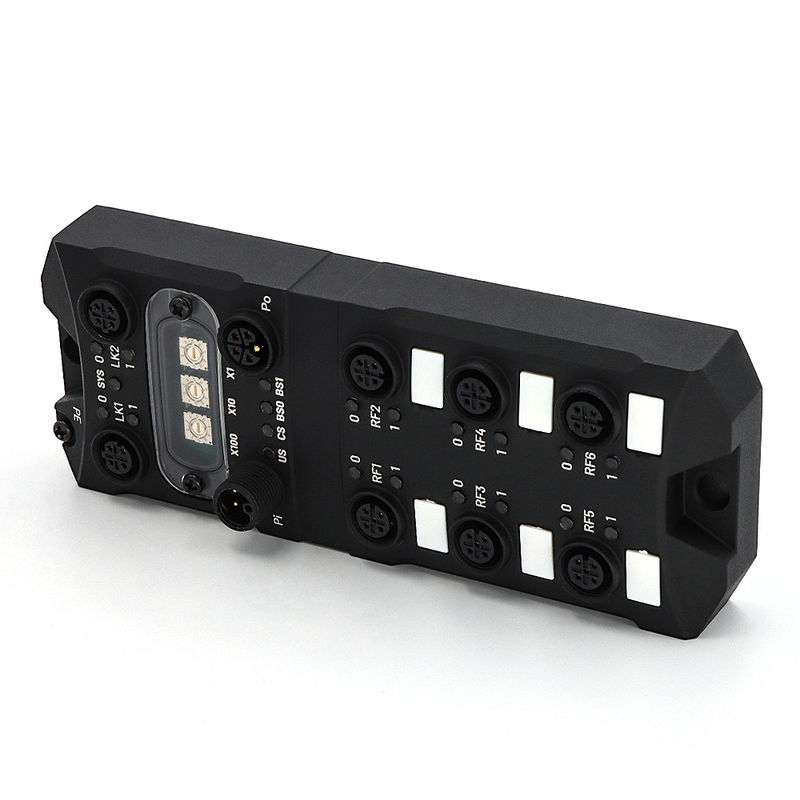

आरएफआईडी गेटवे मॉड्यूल प्रोफिनैट औद्योगिक संचार 5 पिन एम12 ए कोड कनेक्टर
उत्पाद का वर्णन
1लाभः
उच्च सुरक्षा स्तर और मजबूत संक्षारण प्रतिरोध, कठोर औद्योगिक वातावरण में इस्तेमाल किया जा सकता है
मुख्यधारा के पीएलसी का समर्थन करता है, परिपक्व पीएलसी फ़ंक्शन ब्लॉक/रूटीन प्रदान करता है, और औद्योगिक संचार जैसे टीसीपी/आईपी, मॉडबस टीसीपी, प्रोफाइन, एथरकैट और ईथरनेट/आईपी का समर्थन करता है।
उच्च स्थिरता और विश्वसनीयता, 7*24 घंटे संचालन
|
विशेषताएं
|
|
|
डिजाइन
|
1 दोहरी नेटवर्क पोर्ट, समर्थन कैस्केडिंग
|
|
2 6 आरएफआईडी पोर्ट का समर्थन करता है
|
|
|
आवेदन का क्षेत्र
|
कठोर औद्योगिक वातावरण में अनुप्रयोगों को कई आरएफआईडी की आवश्यकता होती है और बस नेटवर्क से जुड़े होने की आवश्यकता होती है।
|
2विद्युत इंटरफ़ेस
LK1/LK2 ईथरनेट इंटरफेस 4Pin-M12-DCODED-Female कनेक्टर का उपयोग करके, पिन असाइनमेंट नीचे दिखाया गया है।
| कनेक्टर | पिन | असाइनमेंट | विवरण |
|
1 | टीडी+ | ट्रांजिव डेटा+ |
| 2 | आरडी+ | डेटा+ प्राप्त करें | |
| 3 | टीडी- | संचरण डेटा- | |
| 4 | आरडी- | डेटा प्राप्त करें- |
पीआई/पीओ पावर सप्लाई इंटरफेस एक 5Pin-M12-LCODED-पुरुष/महिला कनेक्टर का उपयोग कर, पिन असाइनमेंट नीचे दिखाया गया है।
| कनेक्टर (पुरुष) | पिन | असाइनमेंट | विवरण |
|
1 | यूएस (+24V) | सिस्टम पावर सप्लाई सकारात्मक |
| 2 | जीएनडीएल (0 वी) | लोड पावर सप्लाई नकारात्मक | |
| 3 | जीएनडीएस (0V) | सिस्टम पावर सप्लाई नकारात्मक | |
| 4 | यूएल (+24 वी) | लोड पावर सप्लाई पॉजिटिव | |
| 5 | पीई | सुरक्षात्मक मिट्टी |
| कनेक्टर (पुरुष) | पिन | असाइनमेंट | विवरण |
|
1 | यूएस (+24V) | सिस्टम पावर सप्लाई सकारात्मक |
| 2 | जीएनडीएल (0 वी) | लोड पावर सप्लाई नकारात्मक | |
| 3 | जीएनडीएस (0V) | सिस्टम पावर सप्लाई नकारात्मक | |
| 4 | यूएल (+24 वी) | लोड पावर सप्लाई पॉजिटिव | |
| 5 | पीई | सुरक्षात्मक मिट्टी |
आरएफ1~आरएफ6 आरएफआईडी इंटरफेस एक 5Pin-M12-ACODED-Female कनेक्टर का उपयोग कर, पिन असाइनमेंट नीचे दिखाया गया है।
| कनेक्टर | पिन | असाइनमेंट | विवरण |
|
1 | यूएस (+24V) | सिस्टम पावर सप्लाई सकारात्मक |
| 2 | A (RS485) | RS485 A | |
| 3 | जीएनडीएस (0V) | सिस्टम पावर सप्लाई नकारात्मक | |
| 4 | B (RS485) | RS485 A | |
| 5 | NC | जुड़ा हुआ नहीं |
|
प्रणाली की स्थिति
|
|||
|
नोटः SYS सिस्टम स्थिति एलईडी है, US वोल्टेज स्थिति एलईडी है, और CS कुंजी चिप स्थिति एलईडी है।
|
|||
|
नाम
|
रंग
|
राज्य
|
विवरण
|
|
एसवाईएस
|
नीला
लाल
|
बंद
|
जीएम बिजली बंद है।
|
|
ब्लू एलईडी चालू
|
जीएम ने आरंभिकरण पूरा कर लिया है और सामान्य रूप से कार्य कर रहा है।
|
||
|
नीली एलईडी चमकती
|
जीएम डिफ़ॉल्ट सेटिंग्स पर चल रहा है।
|
||
|
लाल एलईडी चालू
|
जीएम बूट मोड में है।
|
||
|
लाल एलईडी चमकती
|
सॉफ्टवेयर विफलता।
|
||
|
अमेरिका
|
नीला
लाल
|
बंद
|
अपरिभाषित (उपयोग नहीं किया गया) ।
|
|
ब्लू एलईडी चालू
|
सभी आरएफआईडी पोर्ट वोल्टेज सामान्य हैं।
|
||
|
नीली एलईडी चमकती
|
अपरिभाषित (उपयोग नहीं किया गया) ।
|
||
|
लाल एलईडी चालू
|
एक एकल आरएफआईडी पोर्ट पर एक असामान्य वोल्टेज है।
|
||
|
लाल एलईडी चमकती
|
कई आरएफआईडी पोर्ट पर असामान्य वोल्टेज हैं।
|
||
|
सीएस
|
नीला
लाल |
बंद
|
अपरिभाषित (उपयोग नहीं किया गया) ।
|
|
ब्लू एलईडी चालू
|
कुंजी चिप सामान्य रूप से काम कर रहा है।
|
||
|
नीली एलईडी चमकती
|
कुंजी चिप का तापमान बहुत अधिक है।
|
||
|
लाल एलईडी चालू
|
कुंजी चिप संचार असामान्यता।
|
||
|
लाल एलईडी चमकती
|
कुंजी चिप आरंभिकता असामान्यता।
|
||
|
आरएफआईडी स्थिति
|
|||
|
नोटः आरएफआईडी में 6 पोर्ट (आरएफ1~आरएफ6) हैं, और आरएफआईडी स्थिति को दो एलईडी द्वारा दर्शाया जाता है 0/1। 0 RUN के बराबर है, चालू स्थिति संकेतक; 1 ERR के बराबर है, त्रुटि स्थिति संकेतक।
|
|||
|
नाम
|
रंग
|
राज्य
|
विवरण
|
|
0
(रन)
|
नीला
|
बंद
|
सक्षम नहीं।
|
|
पर
|
पाठक के साथ संवाद सामान्य है।
|
||
|
चमकती
|
पहचान सीमा में टैग मौजूद हैं।
|
||
|
1
(ERR)
|
लाल
|
बंद
|
कोई असामान्यता नहीं
|
|
पर
|
वोल्टेज बहुत कम है।
|
||
|
चमकती
|
पाठक के साथ संचार की असामान्यता।
|
||
|
बस की स्थितिः प्रोफाइन
|
|||
|
नोटिसःBS0 SF, सिस्टम विफलता सूचक के बराबर है; BS1 BF, बस विफलता सूचक के बराबर है।
|
|||
|
नाम
|
रंग
|
राज्य
|
विवरण
|
|
बीएस0
|
लाल
|
बंद
|
कोई त्रुटि नहीं |
|
फ्लैशिंग (१ हर्ट्ज, ३ सेकंड)
|
डीसीपी सिग्नल सेवा बस के माध्यम से आरंभ की जाती है।
|
||
| पर |
वॉचडॉग टाइमआउट; चैनल, सामान्य या विस्तारित निदान मौजूद; सिस्टम त्रुटि
|
||
|
बीएस1
|
लाल
|
बंद
|
कोई त्रुटि नहीं
|
| पर | कोई विन्यास नहीं; या कम गति भौतिक लिंक; या कोई भौतिक लिंक नहीं | ||
|
फ्लैशिंग (2 हर्ट्ज)
|
कोई डेटा विनिमय नहीं | ||
|
LK1/2(0)
|
नीला
|
बंद
|
डिवाइस का ईथरनेट से कोई संबंध नहीं है।
|
|
पर
|
उपकरण ईथरनेट से जुड़ा हुआ है।
|
||
|
LK1/2(1)
|
नीला
|
बंद
|
उपकरण ईथरनेट फ्रेम नहीं भेजता/प्राप्त नहीं करता है। |
| चमकती | यंत्र ईथरनेट फ्रेम भेज रहा है/प्राप्त कर रहा है। | ||
तकनीकी डेटा
|
विद्युत डेटा
|
|
|
आपूर्ति वोल्टेज
|
18-30वीडीसी
|
|
चालू खपत
|
< 80mA@24V
|
|
शक्ति संरक्षण
|
ओवरकंट्रैक्ट प्रोटेक्शन, रिवर्स कनेक्शन प्रोटेक्शन, सर्ज प्रोटेक्शन, ESD प्रोटेक्शन, FFT प्रोटेक्शन
|
|
पावर कनेक्टर
|
5पिन-एम12-एलकोडेड- पुरुष (पीआई)
5Pin-M12-LCODED-महिला ((PO)
|
|
बस
|
प्रोफाइन |
|
संचार
|
एकीकृत स्विचिंग फ़ंक्शन के साथ दोहरी नेटवर्क पोर्ट, IEE802.3 मानक के अनुरूप, 10 / 100M अनुकूलन
|
|
बस ट्रांसमिशन दूरी
|
श्रेणी 5ई और उससे ऊपर की परिरक्षित घुमावदार जोड़ी,<100 मीटर
|
|
नेटवर्क कनेक्टर
|
4Pin-M12-DCODED-M12-महिला
|
|
आरएफआईडी पोर्ट संख्या
|
6
|
|
आरएफआईडी संचार इंटरफ़ेस
|
RS-485
|
|
आरएफआईडी पोर्ट ट्रांसमिशन दूरी
|
ढाला हुआ घुमावदार जोड़ा, < 50 मीटर
|
|
आरएफआईडी कनेक्टर
|
5पिन-एम12-एकोडेड-महिला
|
|
अनुमत परिवेश की स्थितियाँ
|
|
|
परिचालन तापमान
|
-30°C~+70°C
|
|
भंडारण तापमान
|
-40°C~+85°C
|
|
सुरक्षा का स्तर
|
IP67, EN 60529 के अनुसार
|
|
झटका प्रतिरोध
|
7M2, 500 m/s2, EN 60721-3-7 के अनुसार
|
|
कंपन प्रतिरोध
|
7M2, 200 m/s2, EN 60721-3-7 के अनुसार
|
|
यांत्रिक विनिर्देश
|
|
|
आवास सामग्री
|
एल्यूमीनियम मिश्र धातु
|
|
आवास का रंग
|
काला
|
|
वजन
|
लगभग 400 ग्राम
|
|
आयाम
|
167.92x62.92x31.90 मिमी
|
|
माउंटिंग का प्रकार
|
4 X M6 शिकंजा,
पेंच की लंबाई ≥ 20 मिमी होनी चाहिए
|
|
जमीनीकरण
|
1 X एम 3 शिकंजा,
ग्राउंडिंग रिंग का आंतरिक व्यास 3 मिमी से अधिक, बाहरी व्यास 8 मिमी से कम होना चाहिए।
|
|
मानक, विनिर्देश, अनुमोदन
|
|
|
उपयुक्तता का प्रमाण
|
CE FCC RoHS WEEE
|
